適用范圍：

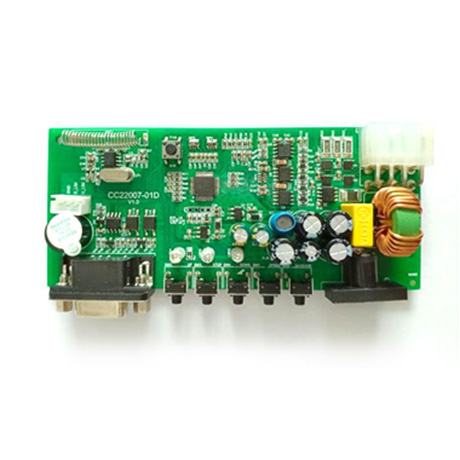

本控制器主要應用于升降吊架智能控制系統，12VDC直流輸入供電，驅動直流有刷電機做升降運動。電機自帶雙霍爾信號檢測，電子限位+機械限位雙重限位功能，433MHz頻率射頻遙控，RS485通訊控制等功能。具有記憶行程、遇阻停止、速度可調、多臺聯機、超長壽命等功能特點。

功能特點：
 1、直流輸入，10-18VDC，DC5.5*2.0接口，抗接觸打火設計有效抑制浪涌，保護觸點
      2、12VDC / 6A電機輸出，峰值電流12A，輸出功率大，采用大功率器件發熱量低
3、電機輸出自帶遇阻保護、過流保護功能，保護功能齊全，安全可靠
4、電機自帶雙霍爾檢測，機械+電子雙限位功能，多重保護
5、采用獨特的電子限位軟件算法，限位精度高，限位記憶可靠無偏差
6、軟啟動功能，PWM調速軟啟動，減少開關沖擊
7、運行速度可調節功能，三檔轉速可選，可適應不同場合
8、RF無線遙控，ASK調制，兼容AOK碼，內置射頻天線，直線遙控距離大于100米
9、外接干觸點控制功能，可接本地控制開關面板或干觸點群控,有效距離100米
10、RS485聯網控制功能，15個ID地址可選
11、指示燈+蜂鳴器提示功能，操作便捷

技術參數：

輸入電壓	10-18VDC  DC5.5*2.0接口
輸出功率	12VDC / 6A max    PH4.2 2 *2P / PH4.2 2 *2P接口
RF遙控頻率	433.92MHz
RF接收帶寬	±250KHz
RF靈 敏 度	-110dBm
RF調制方式	ASK
RF通訊協議	兼容AOK 遙控碼
RF遙控器支持?jǐn)?shù)量	20個遙控器
控制方式	遙控/面板按鍵/干觸點/RS485
霍爾傳感器電壓	5VDC / 50mA
RS458結點數量	< 32個
RS458 通訊協議	自定義 （與幕布協議相同）
RS458 波特率	2400
干觸點接口電壓	5VDC
干觸點引線距離	< 100米
干觸點控制方式	3/4線通用 （任意停模式）
機械限位接口電壓	3.3VDC
機械限位有效電平	常開，對地導通有效
機械限位響應時間	< 40mS
電子限位精度	±1mm
點動調節精度	±3mm
電機最長運行時間	5分鐘
正反轉延遲時間	0.5秒
工作溫度	-20℃ ～ +60℃
外形尺寸	125Lmm × 61Wmm × 20Hmm
硬件版本	V1.0
軟件版本	CC22007-01D-V01
